전자현미경은 왜 빛 대신 전자를 사용할까? 해상도의 물리학적 한계

안녕하세요. 오늘은 과학 수업 시간에 배웠던 현미경에 대해 궁금했던 점을 정리해보려고 합니다. 바로 전자현미경이 왜 일반 광학현미경과 다르게 빛이 아닌 전자를 사용하는지에 대한 이야기인데요, 알고 보니 여기에는 흥미로운 물리학 원리가 숨어있더라고요.

1.현미경의 기본 원리

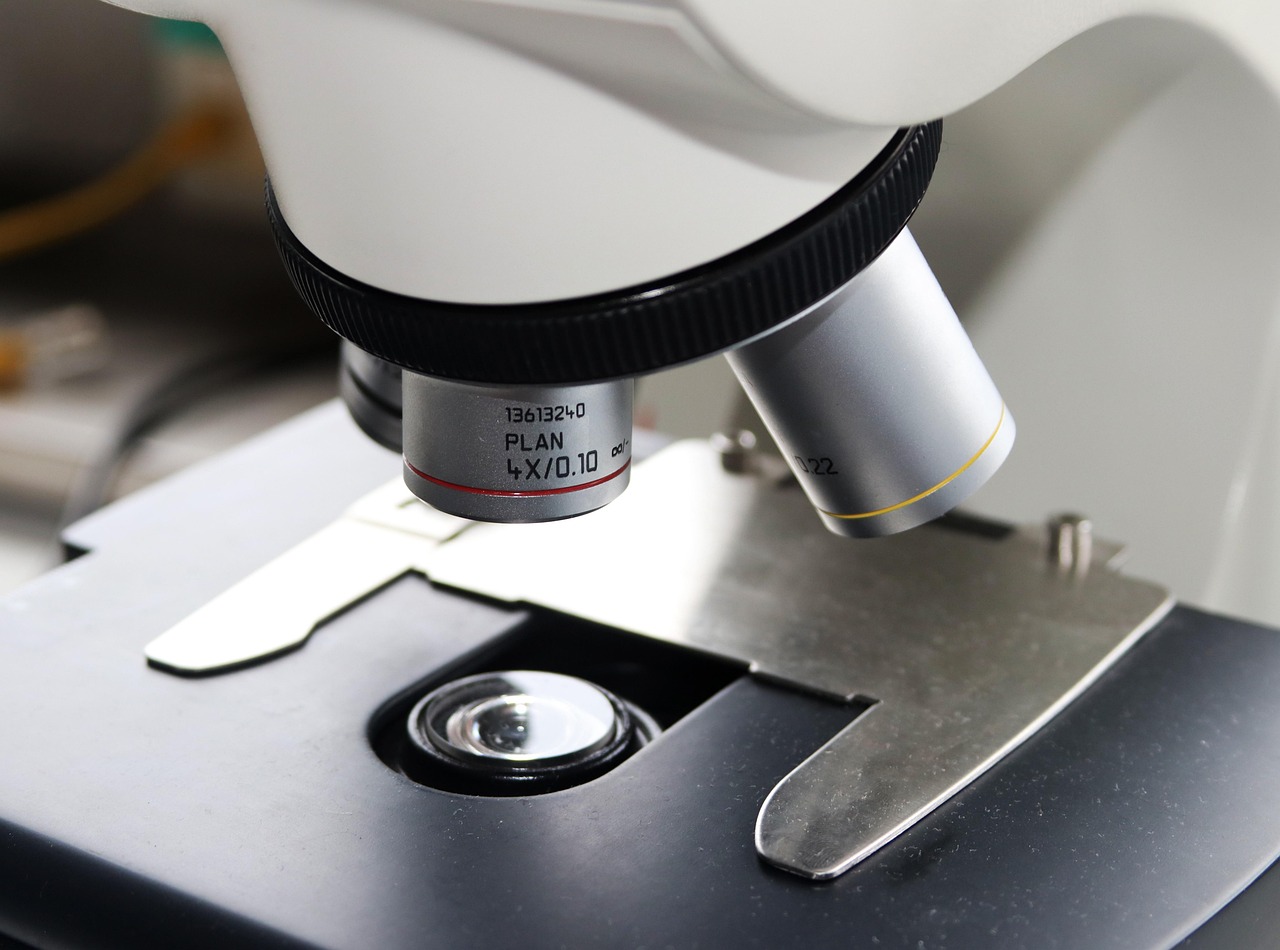

우선 현미경이 어떻게 작동하는지부터 간단히 살펴볼까요? 우리가 중학교 과학 시간에 사용했던 광학현미경은 렌즈를 통해 빛을 모아서 작은 물체를 확대해서 보여줍니다. 대물렌즈와 접안렌즈의 조합으로 수백 배까지 확대가 가능하죠.

하지만 여기에는 근본적인 한계가 있습니다. 아무리 좋은 렌즈를 사용하고, 아무리 배율을 높여도 일정 수준 이상으로는 선명하게 볼 수 없다는 거예요. 이것을 '회절 한계'라고 부르는데, 이게 바로 오늘 이야기의 핵심입니다.

2.회절 한계란 무엇인가?

빛은 파동의 성질을 가지고 있습니다. 파동은 장애물을 만나면 휘어지는 성질이 있는데, 이를 회절이라고 해요. 작은 구멍이나 틈을 통과할 때 빛이 퍼지는 현상을 본 적 있으실 겁니다.

현미경으로 아주 작은 물체를 볼 때도 마찬가지입니다. 빛이 작은 물체를 지나면서 회절이 일어나고, 이 때문에 이미지가 번져 보이게 됩니다. 물체가 작으면 작을수록 회절 효과는 더 커지죠.

19세기 물리학자 레이리(Lord Rayleigh)는 이 현상을 수학적으로 정리했습니다. 그가 제시한 레이리 판별 기준에 따르면, 현미경이 구별할 수 있는 최소 거리는 다음과 같이 표현됩니다.

d ≈ 0.61λ / (n × sin α)

여기서 각 기호의 의미는 이렇습니다.

• d는 분해능, 즉 구별할 수 있는 최소 거리
• λ는 사용하는 빛의 파장
• n은 렌즈와 시료 사이 매질의 굴절률
• α는 대물렌즈의 개구각 절반

이 식에서 가장 중요한 것은 파장 λ입니다. 파장이 짧을수록 더 작은 것을 볼 수 있다는 뜻이거든요.

3.광학현미경의 한계

그렇다면 우리가 볼 수 있는 가시광선의 파장은 얼마나 될까요? 가시광선은 대략 400nm(보라색)에서 700nm(빨간색) 사이의 파장을 가지고 있습니다. 여기서 nm는 나노미터로, 1nm는 10억분의 1미터입니다.

가장 짧은 파장의 빛(보라색)을 사용하고, 최고 성능의 렌즈를 쓴다고 해도 광학현미경의 분해능은 약 200nm 정도가 한계입니다. 이것은 물리 법칙에 의한 근본적인 한계라서 아무리 기술이 발전해도 넘어설 수 없습니다.

200nm가 얼마나 작은 크기인지 감이 안 오실 수도 있는데요, 머리카락 한 올의 굵기가 대략 50,000~100,000nm입니다. 그러니까 머리카락의 250분의 1 정도 크기까지는 볼 수 있다는 거죠.

하지만 세상에는 이보다 훨씬 작은 것들이 많습니다. 대부분의 세균은 1,000nm 정도라서 볼 수 있지만, 바이러스는 20300nm 정도라서 광학현미경으로는 명확하게 관찰하기 어렵습니다. DNA 이중나선 구조는 폭이 2nm밖에 안 되고, 개별 원자는 0.10.5nm 수준입니다. 이런 것들을 보려면 완전히 다른 접근이 필요합니다.

4.드브로이의 물질파 이론

여기서 등장하는 것이 바로 전자입니다. 그런데 전자는 입자인데 어떻게 현미경에 사용할 수 있을까요? 여기에는 20세기 초 양자역학의 혁명적인 발견이 숨어있습니다.

1924년 프랑스 물리학자 루이 드브로이(Louis de Broglie)는 놀라운 제안을 했습니다. 빛이 입자와 파동의 성질을 동시에 가진다면, 반대로 전자 같은 입자도 파동의 성질을 가질 수 있지 않을까 하는 것이었죠.

그는 모든 물질이 파동성을 가지며, 그 파장은 다음 공식으로 계산할 수 있다고 주장했습니다.

λ = h / p

여기서 h는 플랑크 상수(6.626 × 10⁻³⁴ J·s)이고, p는 입자의 운동량입니다. 이 파장을 '드브로이 파장'이라고 부릅니다.

처음에는 많은 과학자들이 이 이론을 믿지 않았습니다. 하지만 1927년 데이비슨과 거머의 실험으로 전자의 회절 현상이 실제로 관측되면서 드브로이의 이론이 옳다는 것이 증명되었죠. 드브로이는 이 업적으로 1929년 노벨 물리학상을 받았습니다.

5.전자의 파장 계산

그렇다면 전자의 파장은 얼마나 될까요? 이것은 전자를 얼마나 빠르게 가속시키느냐에 따라 달라집니다.

전자현미경에서는 전자를 전기장으로 가속시킵니다. 가속 전압이 V일 때, 전자의 드브로이 파장은 다음과 같이 계산됩니다.

λ = h / √(2m₀eV)

여기서:

• h는 플랑크 상수
• m₀는 전자의 정지 질량
• e는 전자의 전하량
• V는 가속 전압

실제로 계산해볼까요? 일반적인 투과전자현미경(TEM)에서 사용하는 100kV(10만 볼트)의 가속 전압을 적용하면, 전자의 파장은 약 0.0037nm가 나옵니다.

가시광선의 파장이 400~700nm였던 것을 생각하면, 전자의 파장은 약 10만 배나 짧습니다! 이론적으로는 원자 수준의 구조까지 볼 수 있다는 뜻이죠.

6.전자현미경의 종류와 원리

전자현미경은 크게 두 가지 종류가 있습니다.

**투과전자현미경(TEM, Transmission Electron Microscope)**은 전자빔을 시료에 투과시켜서 이미지를 만듭니다. 광학현미경처럼 시료를 통과한 전자를 이용하는 방식이죠. 얇은 시료를 사용해야 하지만, 내부 구조를 볼 수 있고 해상도가 매우 높습니다. 원자 배열까지 관찰할 수 있어서 재료과학이나 생물학 연구에 많이 사용됩니다.

**주사전자현미경(SEM, Scanning Electron Microscope)**은 전자빔을 시료 표면에 주사하면서 반사되거나 방출되는 전자를 검출합니다. 표면의 3차원 구조를 입체적으로 볼 수 있다는 장점이 있어서 곤충의 미세구조나 나노입자의 형태를 관찰하는 데 유용합니다.

전자는 전하를 가지고 있기 때문에 자기장으로 휘어지는 성질이 있습니다. 전자현미경은 이 원리를 이용해서 자기렌즈로 전자빔을 모으고 초점을 맞춥니다. 광학현미경의 유리 렌즈가 빛을 굴절시키는 것처럼, 자기렌즈가 전자빔을 조절하는 거죠.

7.실제 성능은?

이론적으로 전자의 파장이 0.004nm라고 해서 정말 그 수준까지 볼 수 있을까요? 안타깝게도 현실은 좀 다릅니다.

실제 전자현미경의 분해능은 여러 가지 요인에 의해 제한됩니다. 자기렌즈의 수차(aberration), 전자빔의 안정성, 시료의 손상, 진동 등이 영향을 미치죠. 그래도 최신 투과전자현미경은 0.05~0.1nm 정도의 분해능을 달성할 수 있습니다. 이 정도면 개별 원자를 직접 볼 수 있는 수준입니다.

주사전자현미경은 보통 1~5nm 정도의 분해능을 가집니다. TEM보다는 낮지만, 광학현미경에 비하면 여전히 수십 배 이상 뛰어난 성능이죠.

8.전자현미경의 활용

전자현미경은 현대 과학 연구에서 없어서는 안 될 도구가 되었습니다.

생물학 분야에서는 바이러스의 구조, 세포 내 소기관의 미세구조, 단백질의 형태 등을 연구하는 데 사용됩니다. 최근 코로나19 바이러스의 스파이크 단백질 구조도 전자현미경으로 밝혀냈죠.

재료과학에서는 반도체 소자의 구조 분석, 나노물질의 특성 연구, 금속 합금의 결정 구조 관찰 등에 활용됩니다. 요즘 스마트폰에 들어가는 최첨단 반도체 칩도 전자현미경 없이는 개발이 불가능합니다.

의학 분야에서도 암세포의 구조 분석, 조직 병리 검사, 나노입자 약물 전달 시스템 연구 등에 전자현미경이 사용되고 있습니다.

9.한계는 없을까?

전자현미경도 완벽하지는 않습니다. 몇 가지 단점이 있죠.

우선 전자는 공기와 충돌하면 산란되기 때문에 진공 환경이 필요합니다. 그래서 살아있는 생물을 그대로 관찰하기 어렵습니다. 시료를 화학적으로 고정하고 건조시키는 과정이 필요한데, 이 과정에서 원래 구조가 변형될 수 있습니다.

또한 전자빔이 시료를 손상시킬 수 있습니다. 특히 생물 시료는 전자빔에 의해 쉽게 손상되기 때문에 주의가 필요합니다.

장비 가격도 부담스럽습니다. 고성능 투과전자현미경은 수십억 원에 달하고, 유지보수 비용도 만만치 않습니다. 전문적인 운영 기술도 필요하고요.

10.최신 발전 방향

이런 한계를 극복하기 위한 연구도 활발히 진행되고 있습니다.

극저온 전자현미경(Cryo-EM)은 시료를 액체 질소로 급속 냉동시켜서 관찰하는 방법입니다. 생물 시료를 거의 원래 상태 그대로 관찰할 수 있어서 2017년 노벨 화학상을 받았죠. 단백질의 3차원 구조를 밝히는 데 혁명적인 기여를 하고 있습니다.

수차 보정 기술도 발전하고 있습니다. 자기렌즈의 수차를 컴퓨터로 보정해서 이론적 한계에 가까운 분해능을 달성하려는 노력이 계속되고 있습니다.

마치며

전자현미경이 빛 대신 전자를 사용하는 이유, 이제 이해가 되시나요? 결국은 파장의 차이 때문입니다. 빛의 파장으로는 회절 한계 때문에 200nm 이하의 구조를 선명하게 볼 수 없지만, 전자를 가속시키면 훨씬 짧은 파장을 얻을 수 있어서 원자 수준까지 관찰이 가능해지는 것이죠.

이것은 단순히 기술의 발전이 아니라, 양자역학이라는 물리학의 근본 원리를 활용한 결과입니다. 드브로이의 물질파 이론이 없었다면 전자현미경도 없었을 거예요.

현미경의 역사를 보면 인류가 어떻게 점점 더 작은 세계를 탐험해왔는지 알 수 있습니다. 17세기 레이우엔훅이 만든 단순 현미경으로 미생물을 처음 발견했고, 광학현미경의 발전으로 세포의 구조를 알게 되었으며, 전자현미경 덕분에 이제는 원자의 배열까지 볼 수 있게 되었습니다.

앞으로는 또 어떤 현미경이 개발될까요? 누가 알겠습니까. 어쩌면 지금은 상상도 못하는 새로운 원리로 더 작은 세계를 볼 수 있게 될지도 모르죠. 과학의 발전은 계속됩니다.

오늘 포스팅이 도움이 되셨기를 바랍니다. 읽어주셔서 감사합니다!
